樓主  發表于: 2011-02-28 14:13

西門子LOGO 220V電源輸入那種！ 由于電網電壓過高,達到290V -300V電源板壞了 ！ 整機無電！！！拆開后發現用的是TOP232G電源塊，看到有個從1（M）引腳并到5（D）腳的《藍顏色的元件》發黑、經測量電阻值無窮大《擦干凈后、依稀看到1624的字樣、不全》 ，不知道是個什么元件 ！！公司現在還沒有備件！手頭有LOGO的朋友們！望大伙確認該元件是何物~~~
[ 此帖被jiangzhuang在2011-03-02 12:37重新編輯 ]
xwhxn_000
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 122 點
下載積分: 602 分
在線時間: 31(小時)
注冊時間: 2011-01-12
最后登錄: 2025-03-28
查看xwhxn_000的 主題 / 回貼
1樓  發表于: 2011-03-02 10:47
是一只電阻，1.62M歐，估計類似于開關電源里的啟動電阻
本帖最近評分記錄：
  • 下載積分:+1(jiangzhuang)
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70572 分
    在線時間: 1607(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-04-28
    查看wwcwwc的 主題 / 回貼
    2樓  發表于: 2011-03-02 14:39
    器件是一個電源開關驅動。

    樓主留言：
    阻值？？？它糊了 只能模糊的看到幾個數字    不全
    本帖最近評分記錄：
  • 下載積分:+1(jiangzhuang) 熱心助人
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70572 分
    在線時間: 1607(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-04-28
    查看wwcwwc的 主題 / 回貼
    3樓  發表于: 2011-03-02 14:42

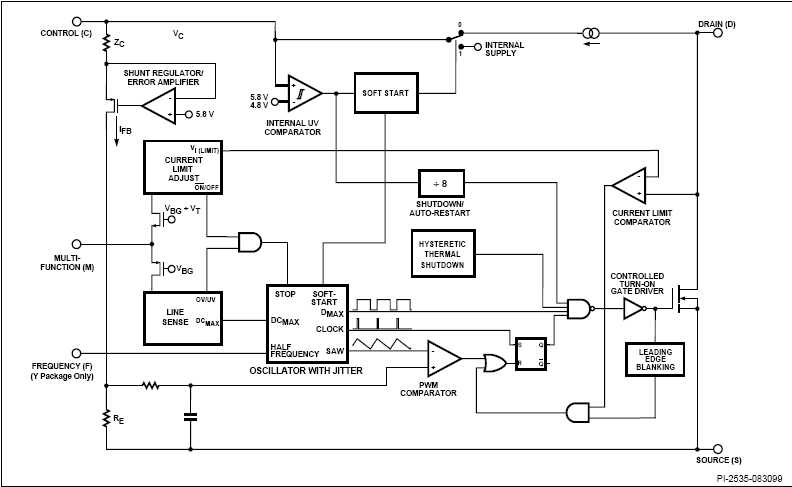

    內部原理圖
    本帖最近評分記錄：
  • 下載積分:+1(jiangzhuang)
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70572 分
    在線時間: 1607(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-04-28
    查看wwcwwc的 主題 / 回貼
    4樓  發表于: 2011-03-04 12:17
    這個是開關電源驅動的集成電路，用萬用表測試只是一般的簡單判斷。
    本帖最近評分記錄：
  • 下載積分:+1(jiangzhuang) 熱心助人
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70572 分
    在線時間: 1607(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-04-28
    查看wwcwwc的 主題 / 回貼
    5樓  發表于: 2011-03-12 11:32
    先檢測整流；濾波電路看是否也有擊穿現象；最看看保電路是否有擊穿現象；確認無誤后更換驅動集成電路。接上假負載，測輸出電壓是否正確穩定。
    本帖最近評分記錄：
  • 下載積分:+1(jiangzhuang)
