初步接觸過歐姆龍PLC，有點疑惑就是中間繼電器有用13.02和w5.02,為什么不像三菱的那樣都是前面加M

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8683 分
在線時間: 9641(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-24
查看cvlsam的主題 / 回貼

1樓發表于: 2011-06-13 11:24

只看該作者 | 小中大

前者13.02那是IO區，你見過三菱的的X,Y前加M嗎？

后者W5.02，W是指Work，即工作區，而三菱的M是指Memory，他們實質是一樣的。

lniedu

工了個控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 305 點
下載積分: 485 分
在線時間: 44(小時)
注冊時間: 2011-03-27
最后登錄: 2020-12-07
查看lniedu的主題 / 回貼

2樓發表于: 2011-06-13 11:47

只看該作者 | 小中大

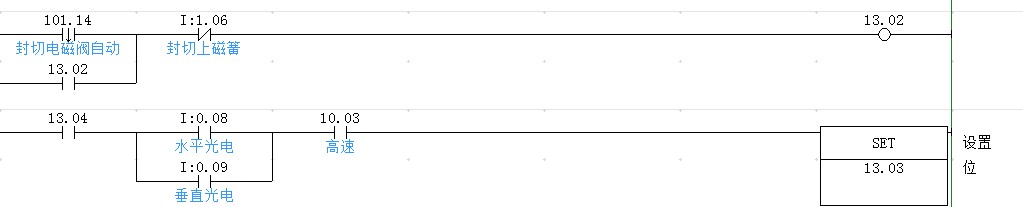

先謝謝cvlsam 的回答，那你看我這個的截圖是怎么回事 程序截圖

zzj111000

專業非標電控設計

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 307 個
工控威望: 440 點
下載積分: 2034 分
在線時間: 254(小時)
注冊時間: 2011-06-10
最后登錄: 2025-02-26
查看zzj111000的主題 / 回貼

3樓發表于: 2011-06-13 12:56

只看該作者 | 小中大

前一條欄是啟保停模式寫法，后一條欄是置復位方式寫法！

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8683 分
在線時間: 9641(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-24
查看cvlsam的主題 / 回貼

4樓發表于: 2011-06-13 13:22

只看該作者 | 小中大

引用
引用第2樓lniedu于2011-06-13 11:47發表的 :
先謝謝cvlsam 的回答，那你看我這個的截圖是怎么回事 [attachment=63524]

1.06代表其為CIO，也就是IO區地址，13.02依然是IO區地址，請你閱讀一下CP1H的操作手冊的4-1-2章節。

之所以出現1.06前有I，而13.02上沒有I，是因?yàn)?，1通道是PLC的內置本體上的通道，你如果輸入2.01，也將不會有I。

lniedu

工了個控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 305 點
下載積分: 485 分
在線時間: 44(小時)
注冊時間: 2011-03-27
最后登錄: 2020-12-07
查看lniedu的主題 / 回貼

5樓發表于: 2011-06-13 14:00

只看該作者 | 小中大

cvlsam 謝謝你的耐心，論壇里像您這樣的人越來越少了，我的這個13.02是用作輔助繼電器的了，是吧！

xtkang

錢不是問題，問題是沒錢！鉆石恒久遠，一顆就破產。水能載舟，亦

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 185 點
下載積分: 14579 分
在線時間: 157(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-17
查看xtkang的主題 / 回貼

6樓發表于: 2011-06-14 10:45

只看該作者 | 小中大

CIO區的地址你不是用作外部輸入輸出用的都可以作為輔助繼電器使用。
你圖上的13.02就是作為輔助繼電器使用的。

憶江南

工業自動化專業設計

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 198 個
工控威望: 296 點
下載積分: 531 分
在線時間: 77(小時)
注冊時間: 2011-06-02
最后登錄: 2025-02-28
查看憶江南的主題 / 回貼

7樓發表于: 2011-06-14 11:02

只看該作者 | 小中大

好心人真多，大家可以相互學習

自動化專業設計 ——設計不一樣的人生

yangyg125

豈能事事如意，但求無愧于心！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 204 個
工控威望: 316 點
下載積分: 977 分
在線時間: 80(小時)
注冊時間: 2008-05-12
最后登錄: 2022-02-27
查看yangyg125的主題 / 回貼

8樓發表于: 2011-06-18 14:38

只看該作者 | 小中大

引用
引用第4樓cvlsam于2011-06-13 13:22發表的 :

1.06代表其為CIO，也就是IO區地址，13.02依然是IO區地址，請你閱讀一下CP1H的操作手冊的4-1-2章節。

之所以出現1.06前有I，而13.02上沒有I，是因?yàn)?，1通道是PLC的內置本體上的通道，你如果輸入2.01，也將不會有I。
.......

cvlsam懂的真多啊，很好奇你的個人經歷啊
