樓主發表于: 2010-04-30 11:30

只看樓主 | 小中大

現在我們要做控制柜，想要知道三菱PLC FX1s-24MR的安裝尺寸，謝謝了

yangli57678

我的QQ：751539177 軟件開發

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 161 點
下載積分: 1305 分
在線時間: 23(小時)
注冊時間: 2010-02-22
最后登錄: 2022-10-05
查看yangli57678的主題 / 回貼

1樓發表于: 2010-04-30 11:47

只看該作者 | 小中大

幼稚�。。。。�！

我的微信:Yang17391879486 真心交朋認真做事情，言必行，行必果，可承接PLC編程調試、C#上位軟件開發、自動化設備研發！

qwqqianw

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qwqqianw的主題 / 回貼

2樓發表于: 2010-04-30 12:40

只看該作者 | 小中大

…… 不幫也別這樣啊

carrful

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 556 個
工控威望: 379 點
下載積分: 1119 分
在線時間: 131(小時)
注冊時間: 2007-05-24
最后登錄: 2025-01-09
查看carrful的主題 / 回貼

3樓發表于: 2010-04-30 13:15

只看該作者 | 小中大

在三菱的選型樣本后面幾頁有具體的尺寸和端子分配圖

三菱

52hgk

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看52hgk的主題 / 回貼

4樓發表于: 2010-04-30 14:59

只看該作者 | 小中大

52hgk

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看52hgk的主題 / 回貼

5樓發表于: 2010-04-30 15:00

只看該作者 | 小中大

樓主還是要準備些相關資料才行，呵呵，這些在網上都可以查到的！

52hgk

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看52hgk的主題 / 回貼

6樓發表于: 2010-04-30 15:04

只看該作者 | 小中大

樓主提的這個“三菱PLC FX1s-24MR”型號在選型手冊里沒有，只有：

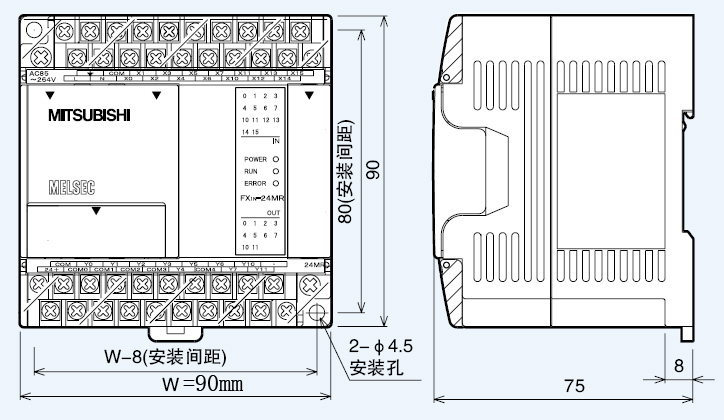

FX1s-20MR、FX1N-24MR型號相近，貼圖尺寸為FX1N-24MR
