工控人家園 綜合討論 向PCschematic 高手請教

qinchenglim

級別: 論壇先鋒

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的主題 / 回貼

樓主發表于: 2009-09-13 08:33

只看樓主 | 小中大

圖片：

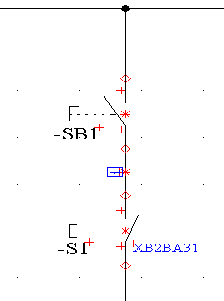

怎樣去掉圖中的紅色十字標記,米字標記,菱形標記?
先謝謝了!!!

雪花飄飄

級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-05-15
查看雪花飄飄的主題 / 回貼

1樓發表于: 2009-09-13 19:39

只看該作者 | 小中大

十字標記是符號型號等信息的位置。
米字標記是原件的中心。
菱形標記是原件接線端。
這些都是必須要有的在繪圖中定位用的。
請問樓主為什么要刪除呢。打印時候不會顯示這些標記的。

qinchenglim

級別: 論壇先鋒

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的主題 / 回貼

2樓發表于: 2009-09-15 07:20

只看該作者 | 小中大

哦,是這樣,謝謝指教,我是剛學用PCschematic畫控制電路圖有些東西不懂,我還以為打印的時候也會有呢.
